DMS08 কম গতির উচ্চ টর্ক পিস্টন মোটর

বাড়ি / পণ্য / হাইড্রোলিক পিস্টন মোটর / DMS08 কম গতির উচ্চ টর্ক পিস্টন মোটর
DMS08 কম গতির উচ্চ টর্ক পিস্টন মোটর

DMS08 কম গতির উচ্চ টর্ক পিস্টন মোটর

পণ্যের বৈশিষ্ট্য

ডিএমএস সিরিজ পিস্টন মোটর একটি নিম্ন-গতি এবং উচ্চ-টর্কের অভ্যন্তরীণ বক্ররেখা রেডিয়াল পিস্টন মোটর, ডিস্ক বিতরণ প্রবাহ, পিস্টন কাঠামো, উচ্চ-চাপ রেটিং, খুব কম গতিতে মসৃণ চলমান, বিভিন্ন ভালভ এবং ব্রেক সহ উন্নত ডিজাইন সহ। এটি খনন, ক্রেন, ভূতাত্ত্বিক তুরপুন, নির্মাণ যন্ত্রপাতি ইত্যাদিতে ব্যাপকভাবে প্রয়োগ করা হয়।

PREV: DMS05 Sprocket আউটপুট হাইড্রোলিক মোটর
NEXT:DMS11 চাকা হাইড্রোলিক মোটর
বার্তা ফর্ম

ভূমিকা

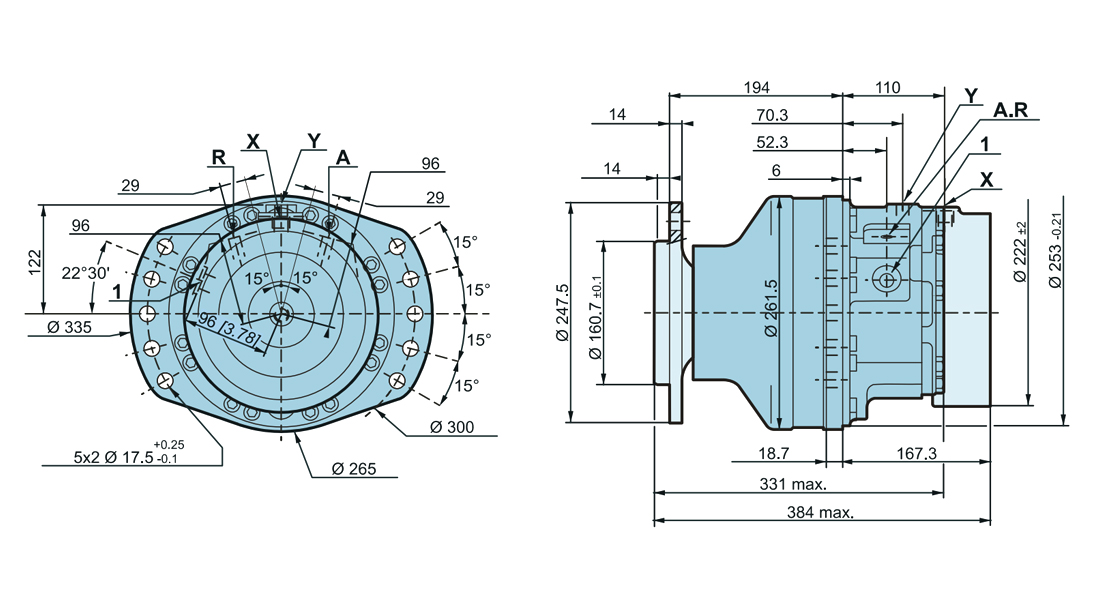

মাত্রা

প্রযুক্তিগত তথ্য

কর্মক্ষমতা পরামিতি
স্থানচ্যুতি একক গতি: 627-1248ml/r;   দ্বৈত গতি: 314-624 মিলি/আর
সর্বোচ্চ চাপ: 40-35 এমপিএ;   ক্রমাগত চাপ: 25 এমপিএ
রেটেড টর্ক: 2371-4719 Nm;   ইউনিট তাত্ত্বিক টর্ক: 94-188 Nm/MPa
গতি পরিসীমা: 0-170 r/min
সর্বোচ্চ আউটপুট পাওয়ার: 36 Kw

টাইপ স্থানচ্যুতি
(ml/r) 		চাপ
(এমপিএ) 		টর্ক
(N.m) 		গতি পরিসীমা
(আর/মিনিট) 		সর্বোচ্চ নিয়ন্ত্রণ শক্তি
(কিলোওয়াট)
একক গতি দ্বিগুণ গতি সর্বোচ্চ চাপ চাপ অব্যাহত রাখুন হার টর্ক
(N.m) 		তাত্ত্বিক টর্ক
(N.m/MPa)
DMS08-630 627 314 40 25 2371 94 0-170 36
DMS08-700 702 351 40 25 2654 106 0-170 36
DMS08-780 780 390 40 25 2949 117 0-170 36
DMS08-860 857 429 40 25 3241 129 0-170 36
DMS08-930 934 467 40 25 3532 141 0-170 36
DMS08-1050 1043 522 35 25 3944 157 0-100 36
DMS08-1150 1146 573 35 25 4333 173 0-100 36
DMS08-1250 1248 624 35 25 4719 188 ০-৯০৩৩৩৩৩৩৩৩৩৩৩ 36
ক খ গ ডি ই চ
K40 DIN 5480 Splines 15 R2.5 35 2×M10 23 70
নামমাত্র φ70
মডিউল 3
জেড 22
K10 NF E22-141 স্প্লাইন 15 R2.5 35 2×M10 24 70
নামমাত্র φ65
মডিউল 2.5
জেড 24
P10 DIN 6885 ফ্ল্যাট কী 30 R2.5 φ69.99 M16 90 106
X 20
Y 74 সর্বাধিক।
φজি এইচ φজে কে এন মো জেড অফসেট φগ(H10) φভি Y সহনশীলতা μm
K10 66 25 60 69 65 2.5 24 2 60 5 55.169 86/0
K40 71.5 25 64 69 70.0 3 22 0.35 64.0 5.25 59.042 76/28



ক খ φ C ডি
P10 20土0.026 74.1 0.2 70 0.7
0
ক খ গ ডি ই এন হুইলরিম মাউন্ট করা এল
L10 φ160.7 φ205 φ245 195 φ261.5 6×φ20 M18×1.5 13.5
L20 φ150.9 φ203.2 φ238 194.1 φ261.5 8×φ22 M20×1.5 13.5
L30 φ175.7 φ225 φ270 188.8 φ261.5 10×φ18 M16×1.5 15
পি মিমি Cmin.mm Cmax.mm ডি মিমি স্তর (1)*N.m (2)*N.m
বিভিন্ন স্টাড M14×1.5 45 5 15 16.5 12.9 200 250
M18×1.5 55 18 23 420 550
M18×1.5 60 23
M20×1.5 60 21 25 600 770
M22×1.5 55 15 26 695 1050
M22×1.5 80 40
স্ক্রু M12×1.75 - - 10.9 120 120
1/2-20 UNF - - 10.9 250 120

আমাদের সাথে যোগাযোগ করুন

সম্পর্কে
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD
Ningbo Dongyu Hydraulics Co., LTD (এরপরে Dongyu Hydraulics হিসাবে উল্লেখ করা হয়েছে) 2016 সালে প্রতিষ্ঠিত হয়েছিল, এটি একটি উচ্চ-প্রযুক্তি সংস্থা যা R&D, ডিজাইন, তৈরি এবং হাইড্রোলিক পিস্টন মোটর, হাইড্রোলিক গিয়ারবক্স এবং হাইড্রোলিক উইঞ্চ ইত্যাদির বিক্রয়কে সমন্বিত করে, যার সদর দফতর এন. , চীন।
Dongyu জলবাহী প্রধান পণ্য:
ইনার কার্ভ রেডিয়াল পিস্টন মোটর, প্ল্যানেটারি গিয়ারবক্স, হাইড্রোলিক উইঞ্চ: "DYH" সিরিজের প্ল্যানেটারি গিয়ারবক্স, "DMS" সিরিজের ইনার কার্ভ রেডিয়াল পিস্টন মোটর, "GFT" সিরিজের ট্রাভেল গিয়ারস, "GFB" সিরিজের সুইং গিয়ারস, "DYNJ" সিরিজের হাইড্রোলিক উইঞ্চ এবং অন্যান্য অ-মানক কাস্টমাইজড পণ্য।
Dongyu Hydraulics আপনাকে কাস্টমাইজড পণ্য এবং পরিষেবা প্রদান করার জন্য একটি পেশাদার প্রযুক্তিগত এবং ডিজাইন দল আছে।
Dongyu হাইড্রোলিক পণ্য ব্যাপকভাবে নির্মাণ যন্ত্রপাতি, ধাতুবিদ্যা শিল্প, খনির যন্ত্রপাতি, ক্রেন, শিপিং, বন্দর, পেট্রোলিয়াম, কৃষি, টানেল প্রকৌশল এবং অন্যান্য ক্ষেত্রে ব্যবহৃত হয়।
ডংইউ হাইড্রলিক্স, প্রযুক্তিগত উদ্ভাবন এবং প্রতিভা প্রবর্তনের উপর দৃষ্টি নিবদ্ধ করে, দশটিরও বেশি ব্যবহারিক উদ্ভাবনের পেটেন্ট রয়েছে; এবং একটি স্বাধীন নিবন্ধিত ট্রেডমার্ক আছে।
ডংইউ হাইড্রলিক্সের একটি আধুনিক উত্পাদন প্ল্যান্ট এবং আধুনিক উত্পাদন সরঞ্জাম, পরিদর্শন এবং পরীক্ষার সরঞ্জাম রয়েছে, যেমন মাজাক অনুভূমিক মেশিনিং সেন্টার, ওকুমা ডাবল টারেট টাইপ টার্নিং কম্পাউন্ড মেশিন, ওকুমা ডাবল স্পিন্ডল ডাবল টারেট টাইপ ফাইভ-অক্সিস সেভেন-লিঙ্ক টার্নিং কম্পাউন্ড মেশিন, চিয়েন ওয়েই। অভ্যন্তরীণ বক্ররেখা পেষকদন্ত, ইত্যাদি
Dongyu Hydraulics একটি সম্পূর্ণ মানের ব্যবস্থাপনা সিস্টেম প্রতিষ্ঠা করেছে এবং কঠোরভাবে ISO9001 মান সিস্টেম সার্টিফিকেশন মেনে চলে। Dongyu হাইড্রোলিক পণ্য সারা দেশে হয়েছে এবং ইউরোপ, উত্তর আমেরিকা এবং অন্যান্য দেশে রপ্তানি করা হয়েছে।
সম্মানের শংসাপত্র
  • হাই-টেক এন্টারপ্রাইজ সার্টিফিকেট
  • এনভায়রনমেন্টাল ম্যানেজমেন্ট সিস্টেম সার্টিফিকেশন
  • পেশাগত স্বাস্থ্য এবং নিরাপত্তা ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন
  • গুণমান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন
  • রোটারি ড্রিলিং রিগের জন্য একটি বিশেষ উইঞ্চ রিডুসার
  • এক ধরনের উইন্ড পাওয়ার জেনারেশন পিচ ড্রাইভ স্পিড বর্ধক
খবর
সম্পর্কিত পণ্য
শিল্প জ্ঞান

কেন DMS08 কম গতির উচ্চ টর্ক পিস্টন মোটর উচ্চ গতি এবং কম টর্ক থাকতে পারে?

1. নকশা ধারণা উদ্ভাবন
DMS08 লো-স্পিড, হাই-টর্ক মোটরের কম-গতি, উচ্চ-টর্ক বৈশিষ্ট্য
প্রথম তার নকশা ধারণা উদ্ভাবন থেকে আসা. প্রথাগত মোটরগুলি প্রায়ই বৃহত্তর পাওয়ার আউটপুটের বিনিময়ে উচ্চ গতির অনুসরণ করে। কিছু নির্দিষ্ট প্রয়োগের পরিস্থিতিতে, যেমন ভারী যন্ত্রপাতি, নির্ভুল মেশিনিং সরঞ্জাম, এবং শক্তিশালী ট্র্যাকশনের প্রয়োজন হলে, কম-গতি, উচ্চ-টর্ক মোটরগুলি আরও উপযুক্ত। এই চাহিদার উপর ভিত্তি করে, DMS08 পিস্টন স্ট্রোক, সিলিন্ডার লেআউট এবং ট্রান্সমিশন মেকানিজমের মতো মূল ডিজাইনের উপাদানগুলিকে অপ্টিমাইজ করে কম গতিতে স্থিতিশীল এবং শক্তিশালী টর্ক আউটপুট অর্জন করে।

2. পিস্টন এবং সিলিন্ডারের মধ্যে সূক্ষ্ম সমন্বয়
DMS08 পিস্টন মোটরের মূলটি এর পিস্টন এবং সিলিন্ডারের মধ্যে সূক্ষ্ম সমন্বয়ের মধ্যে রয়েছে। পিস্টন ব্যাস এবং স্ট্রোক বৃদ্ধি করে, প্রতিটি কাজ চক্র বৃহত্তর থ্রাস্ট তৈরি করে, যা পরে বৃহত্তর টর্ক আউটপুটে রূপান্তরিত হয়। সিলিন্ডারের নকশাটি তরল মেকানিক্সের নীতিগুলিকে সম্পূর্ণরূপে বিবেচনা করে যাতে সিলিন্ডারে জলবাহী তেল মসৃণভাবে প্রবাহিত হয়, শক্তির ক্ষতি হ্রাস করে এবং সংক্রমণ দক্ষতা উন্নত করে। পিস্টন এবং সিলিন্ডার উচ্চ-শক্তি পরিধান-প্রতিরোধী উপকরণ দিয়ে তৈরি, যা কেবল মোটরের পরিষেবা জীবনকে দীর্ঘায়িত করে না, তবে দীর্ঘমেয়াদী অপারেশনের স্থিতিশীলতাও নিশ্চিত করে।

4. জলবাহী সিস্টেমের সিনার্জি
DMS08 প্লাঞ্জার মোটরের কম-গতি এবং উচ্চ-টর্ক পারফরম্যান্স হাইড্রোলিক সিস্টেমের সমন্বয় থেকেও অবিচ্ছেদ্য। হাইড্রোলিক সিস্টেম জলবাহী তেলের প্রবাহ এবং চাপ নিয়ন্ত্রণ করে প্লাঞ্জার মোটরের জন্য স্থিতিশীল এবং সামঞ্জস্যযোগ্য চালিকা শক্তি সরবরাহ করে। DMS08 এর ডিজাইনে, হাইড্রোলিক সিস্টেম উন্নত নিয়ন্ত্রণ প্রযুক্তি এবং দক্ষ পাম্প, ভালভ এবং অন্যান্য উপাদানগুলি গ্রহণ করে যাতে মোটর বিভিন্ন কাজের অবস্থার অধীনে উপযুক্ত শক্তি সহায়তা প্রদান করতে পারে। হাইড্রোলিক সার্কিটগুলির বিন্যাস এবং পরামিতি সেটিংস অপ্টিমাইজ করে, শক্তির ক্ষতি আরও কমানো যেতে পারে, ট্রান্সমিশন দক্ষতা উন্নত করা যেতে পারে এবং মোটরের কম-গতি এবং উচ্চ-টর্ক কর্মক্ষমতা উন্নত করা যেতে পারে।
